PCB多层板的埋盲孔加工是一个复杂且精细的过程，它涉及到多个步骤和技术。以下是详细的加工流程：
1. PCB设计阶段
在这一阶段，工程师会根据电路需求，利用专门的设计软件，确定盲孔和埋孔的位置、大小以及它们的连接关系，并进行精确的布线规划。
2. PCB内层图形制作
在基板上制作内层线路图形，例如通过蚀刻工艺制作出线路。
3. PCB钻孔

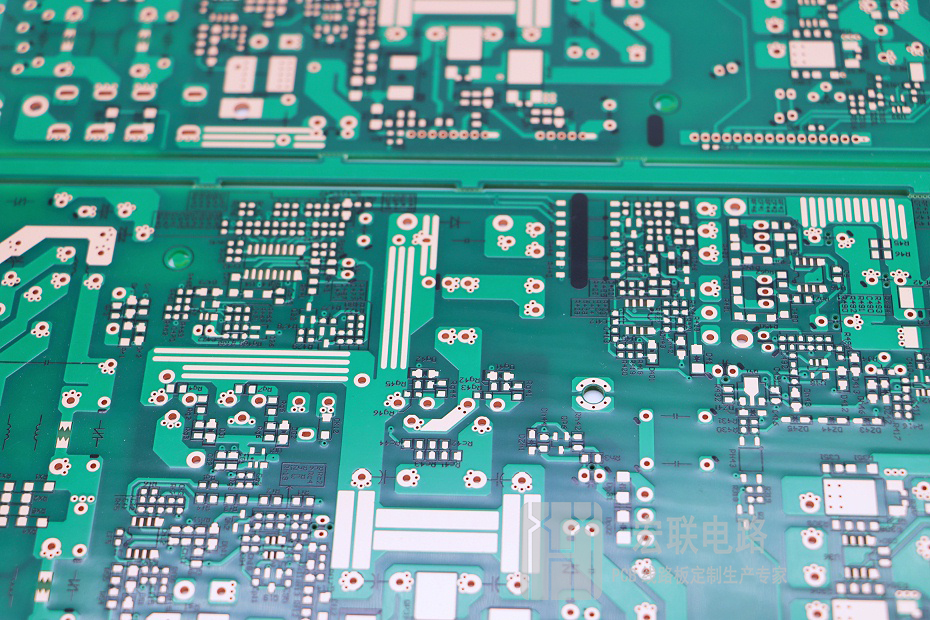

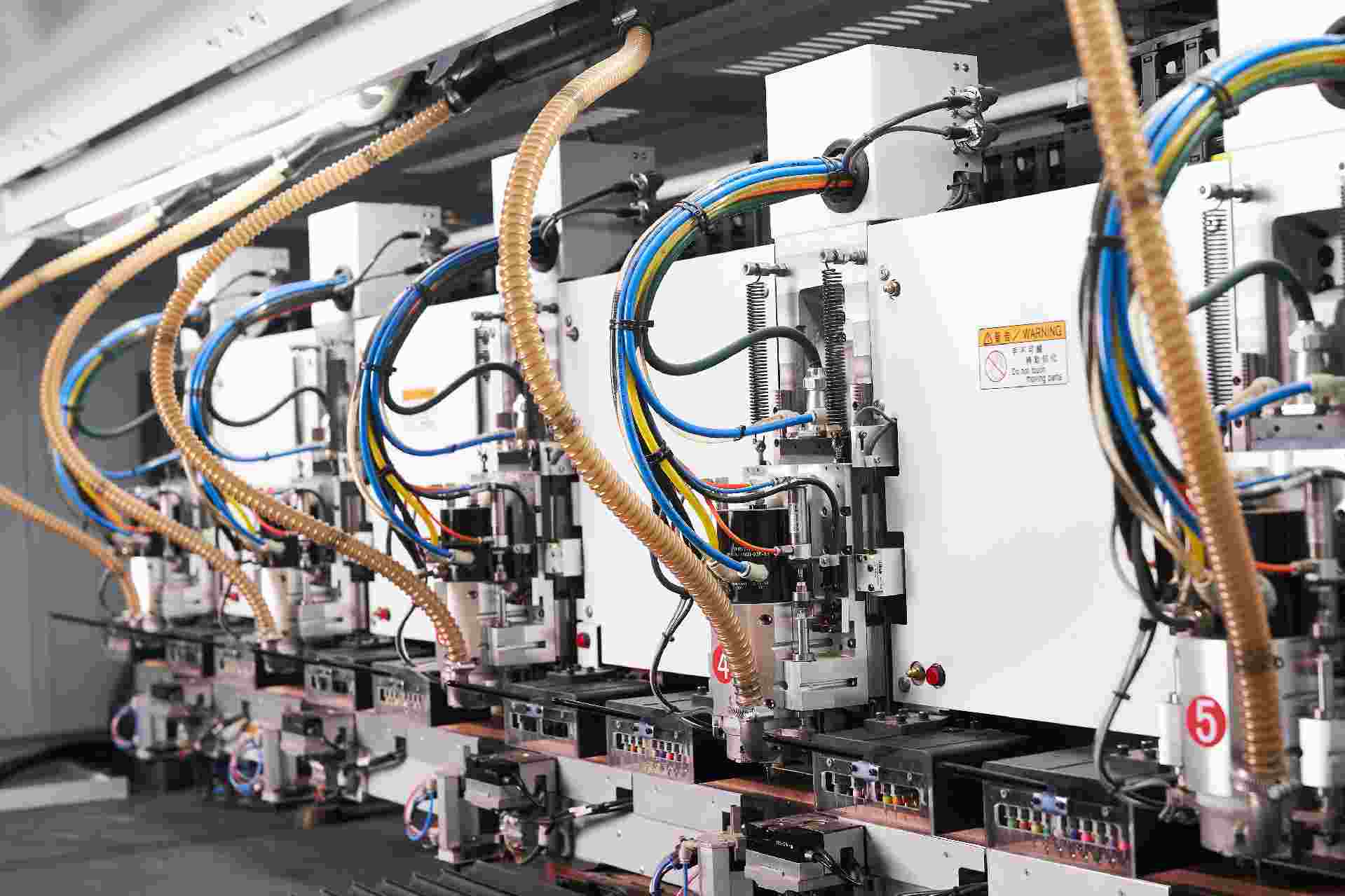

按照设计要求，使用专门的钻孔设备对盲孔和埋孔进行钻孔操作。需严格控制孔的位置精度和尺寸精度，确保符合设计标准。对于盲孔的制造，如果采用机械钻孔法，要控制钻头的深度来形成盲孔；若采用激光钻孔技术，则是利用板材吸收激光热量将板材气化或溶掉成孔。
4. PCB孔金属化

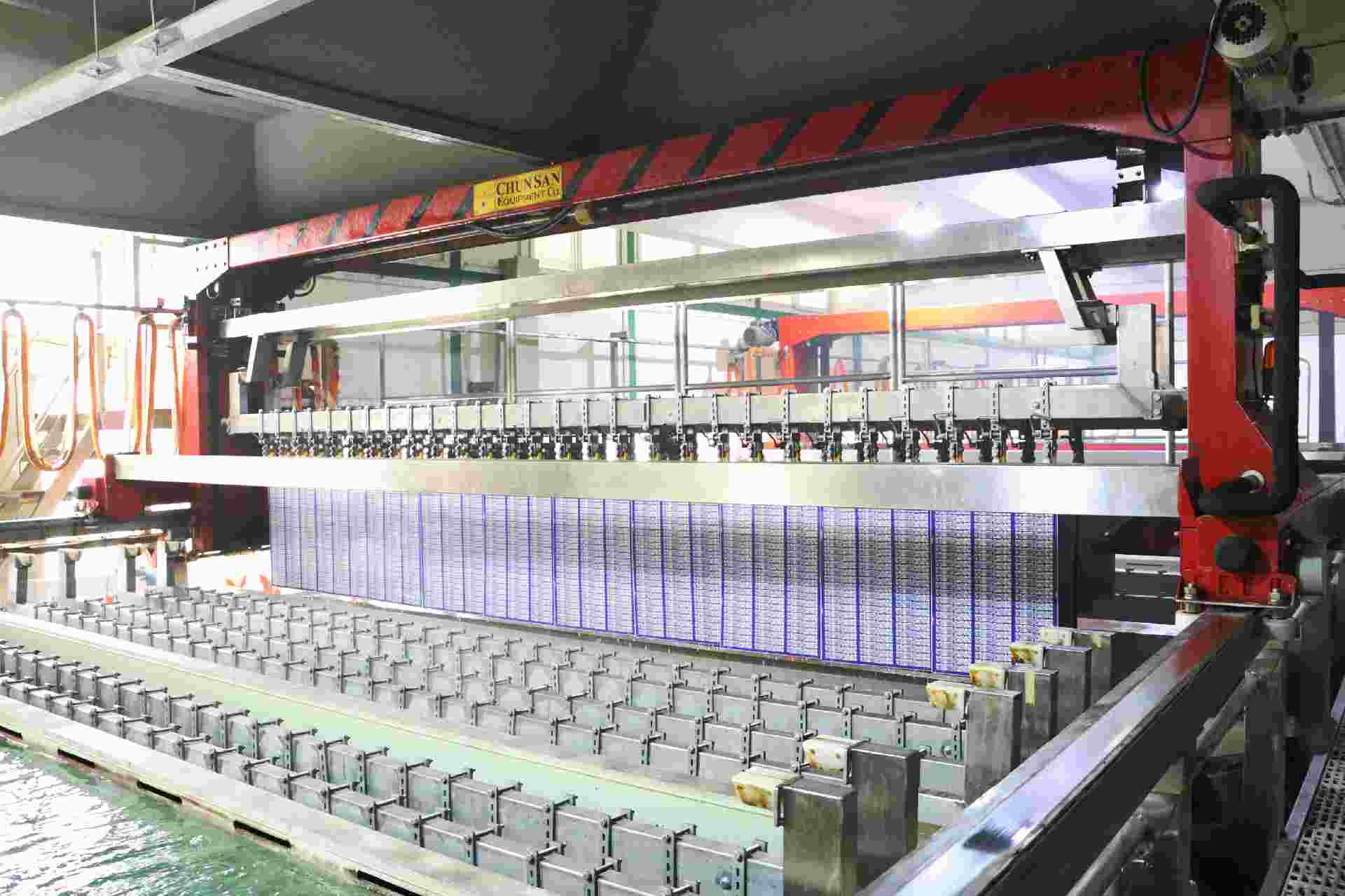

通过化学镀或电镀等方法，在盲埋孔的孔壁上形成导电层，从而实现层间的电气连接。例如，将PCB板放在铜电解液中，通过电化学反应将铜源沉积在PCB表面形成所需厚度铜膜。
5. PCB外层图形制作
制作外层线路图形，使外层线路和盲埋孔的外层连接点相连接。
6. PCB表面处理
进行如喷锡、沉金等表面处理，以提高PCB板的可焊性、抗氧化性等性能。
7. PCB检查与测试

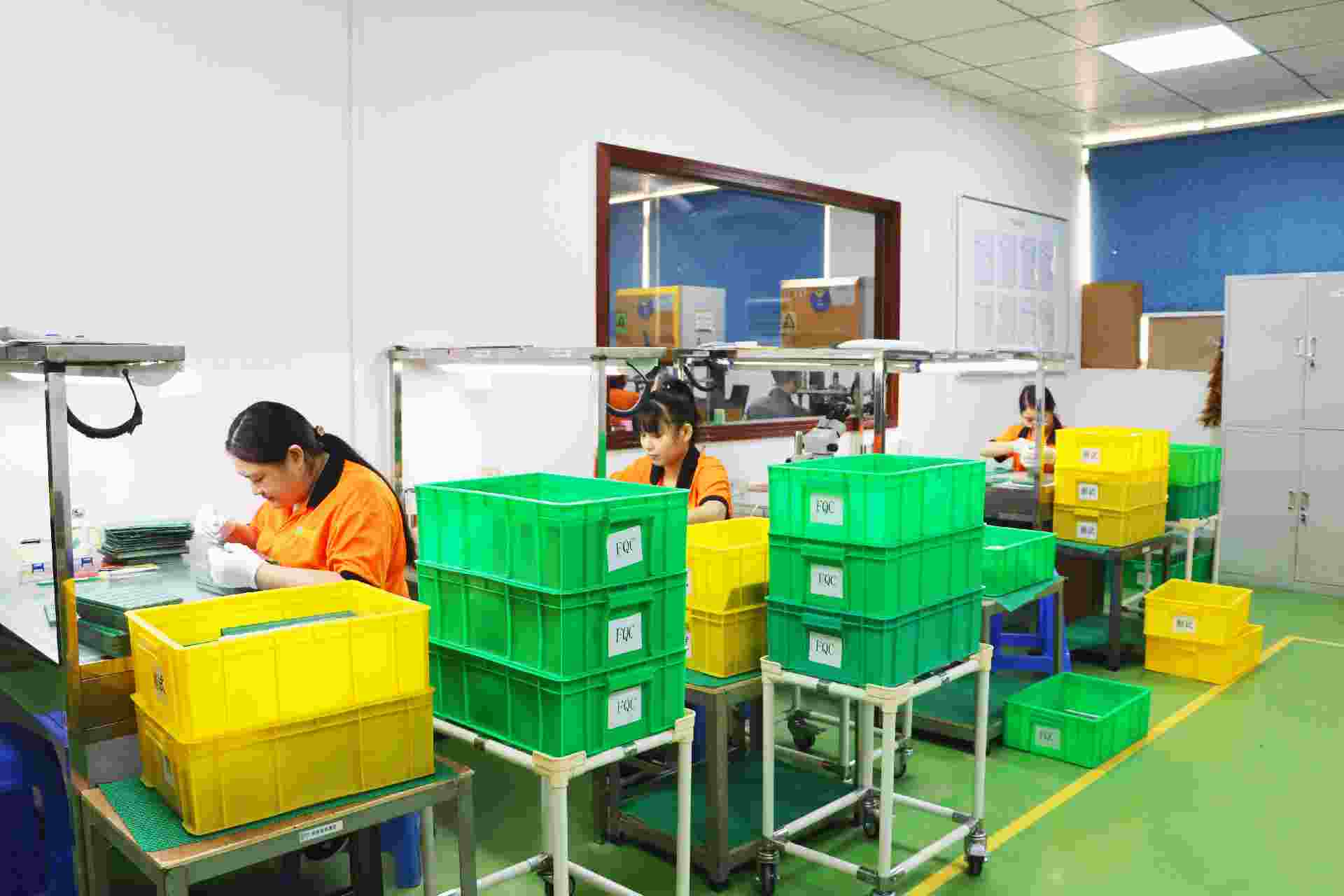

在完成所有制作步骤之后，需要对电路板进行一系列的检查，以确保其质量符合标准。这包括外观检查、尺寸测量、电气测试和功能性测试等。
注意事项
精度控制：盲埋孔的位置精度和孔径精度必须符合设计要求，任何偏差都可能影响到PCB板的性能。
材料选择：选择合适的材料对于盲埋孔的加工也非常重要，例如，RCC材料（涂树脂铜箔）因其有吸光性常被用于激光钻孔。
工艺选择：根据不同的需求和精度要求，可以选择机械钻孔或激光钻孔技术。激光钻孔适用于更小的孔径和更高的精度要求。
以上就是PCB多层板埋盲孔加工的基本流程和注意事项。这些步骤需要在严格的控制下进行，以确保最终产品的质量和性能。
