HDI PCB（高密度互连电路板）的一阶、二阶和三阶主要基于其制造工艺、层数以及激光钻孔的次数来区分。
以下是详细的区分方法：
一阶HDI PCB
一阶HDI PCB的制造工艺相对简单，成本较低。其主要特点包括：
压合与钻孔：一阶HDI板在制造过程中，通常压合一次后钻孔，然后在外面再压一次铜箔，最后进行镭射钻孔。这个过程中，压合次数少，工艺相对简单。
电路层数：一阶HDI板可能包含单面或双面的微孔制程，电路层数量相对较少。
应用领域：一阶HDI板广泛应用于智能手机、平板电脑、笔记本电脑等电子产品中，提供高速数据传输和稳定连接的能力。其高密度、高可靠性和高性能满足了现代电子产品对性能的要求。
二阶HDI PCB
二阶HDI PCB的制造工艺比一阶更复杂，成本也相应提高。其主要特点包括：
多次压合与钻孔：在压合一次后钻孔的基础上，二阶HDI板会再在外面压一次铜箔，并进行第二次镭射钻孔。这意味着二阶HDI板需要进行两次镭射钻孔，工艺难度和成本都高于一阶HDI板。
电路层数：二阶HDI板包含更多的电路层，能够处理更高的信号频率，因此在需要高性能的应用中更为常见。
细分类型：二阶HDI板还可以进一步细分为叠孔和分叉孔两种。叠孔指的是镭射孔是叠加起来的，工艺难度更高，成本也更高；而分叉孔的镭射孔不是叠在一起的，工艺难度相对较低。
技术趋势：随着电子产品的小型化和高频应用需求的增加，二阶HDI板的技术趋势包括实现更小的线宽和线间距、提供更好的信号传输性能、以及采用多层结构和高性能材料。
三阶及更高阶HDI PCB
三阶及更高阶的HDI PCB（如三阶、四阶等）的制造工艺更加复杂，成本也更高。每增加一阶，就意味着镭射钻孔的次数增加一次，相应的工艺难度和成本也会增加。这些高阶HDI PCB通常具有更高的密度和更复杂的结构，适用于那些需要更高数据传输速度和更低功耗的应用场合。

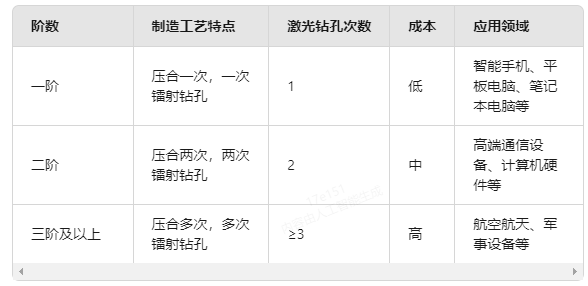

综上所述，HDI PCB的一阶、二阶和三阶主要通过其制造工艺的复杂程度、激光钻孔的次数以及成本和应用领域的不同来区分。在选择HDI PCB时，应根据实际应用需求和预算来决定合适的阶数。
